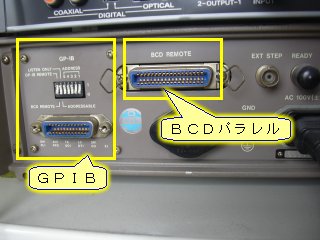

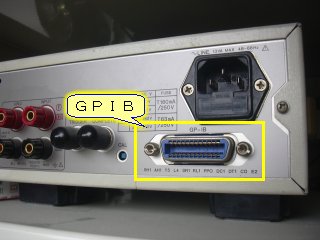

GP232の使い道 目的例１　手持ちの測定器からパソコンにデータを取り込みたいが．GPIBインターフェースしか付いていない GPIBは測定器の標準的なインターフェースとして普及しました． そのため，古い測定器の中にはGPIBインターフェースしか装備されていないものがあります． データを取り込むためにはGPIBを使用するしかありません． マルチメータの例です． GPIBしか搭載されていません． 電圧・電流発生器の例です． あまり共通性の無いBCDパラレル入出力とGPIBが搭載されています． 目的例２　DOSやN88Basicで動作している自動計測プログラムをWindowsパソコンに移植したい 残念ながら写真は用意できませんでしたが，このような要求はかなり多いようです． 実情は？ GPIBコントローラとケーブル，それにLabVIEWなどの制御ソフトを購入し，ソフトを学習してプログラミングを行えば出来ます． しかし，実情はそうたやすいものではありません． GPIBコントローラは\50,000〜\100,000位です． また，LabVIEWは， ベースパッケ−ジ　￥179,000，開発システム　￥344,000，プロフェッショナル開発システム　￥577,000ですから，マスターする時間が無かったので使えませんでした，などとは口が裂けてもいえないほどの投資になります． わがままな要求？ とりあえずちょっとデータが取れればいい N88Basicで組んでいたプログラムの要素部分だけでもWindowsに移植できればいい． 追加ハードの投資は最小限で目立たないようにしたい． ソフトはフリーソフトで無料． しかもプログラミングをそっと手伝ってくれるようなものはないか！ その要求にお答えするのがGP232です． GP232を使うとどうなるか？ 追加ハードは 　GP232と電源(12V100mA)，およびGPIBケーブルです． 　シリアルポートが無いときはUSB/シリアルアダプタが必要になります． 　すべてを含めても\20,000以下で済むと思います． GP232の制限は 　GP232はPICマイコンのIOピンを直接GPIBバスに接続しています． 　ドライバを省略しているのでドライブ能力が通常のコントローラより劣ります． 　１０台未満の小規模なシステム向きです． 　また，パソコンとの通信をシリアルポート経由で行いますので，速度は低くなります． 　しかし，測定器とパソコンをシリアルポートで接続したと思えば，実用的レベルと考える事が出来ます． 制御ソフトは 　Excelなどに付属しているVBA(マクロ)にGPIB制御機能を追加するモジュール，EasyGPIBが無料で提供されています． 　EasyGPIBを使うと，次のようなプログラムでGPIB機器を制御できます． eg.PortOpen eg.ActiveAddress = 1 eg.AsciiLine = "TRG" Range("A1") = eg.AsciiLine eg.CardClose 　このプログラムはGPIBアドレス１の測定器に"TRG"と言うコマンドを送信し，送られてきたデータをExcelのA1セルに書き込む動作をします． 　もちろん測定器によって色々なコードを付加する必要がありますが，基本的なプログラムはこのように簡単です． 作成したプログラムの将来性は 　N88Basicで苦労して作ったプログラムがハードの変更で使えなくなった苦い経験をお持ちの方はEasyGPIBの利用を躊躇すると思います． 　しかしEasyGPIBはGP232だけではなく，NI，アジレント，コンテック，インタフェース，ラトックシステム，アドテックシステムサイエンス，山下システムの各社のGPIBコントローラでも動作するモジュールを提供しています． 　つまり，GP232を使って書いたEasyGPIBのプログラムは，ここに挙げた各社のGPIBコントローラでも修正することなく動作するのです． 　これほど汎用性，共通性が高いフリーソフトは他に無いと思います． プログラミングの学習方法は 　サポートが一番の答えだと思います． 　思い悩むより聞いてみるのが一番です． 　GP232ご購入者には専用の掲示板を用意しておりますし，メールでのお問い合わせにも迅速にお答えしております． 　目的を達成するための情報だけを有効にサポートする事が，最短の学習方法と思っております． GP232を使わなくなったら 　他社製のボードを購入されればGP232は不要になりますが，GP232はコントローラのほかにA/D変換，DIOなどの機能があります． 　それらはPICマイコンのファームウェアの書き換えで実現できるようになっています． 　また，書き換えはプログラムで行うため，PICライタは不要です． 　製品添付のCD-Rに各ファームウェアのソースファイル，HEXファイルが添付されています． 購入手続きは GP232のご購入は，当サイト，もしくは株式会社若松通商様，株式会社千石電商様よりお願いいたします． アクティブセルでも販売しておりますが，送料が割高になります． ただし，現在はGP232キットのみの販売ですので専用電源，ケーブル，USB/シリアルアダプタをセットにしたGP232+Uキットはアクティブセルのサイトからお申し込みください． アクティブセル，商品販売はこちら
